宙斯泵業防腐耐磨泵配套虹吸桶在低位池工況的應用

文章出處：責任編輯：人氣：發表時間： 2021-04-01 17:39:23 【大中小】

在目前較多工況中，用戶會遇到因場地位置限制而無法讓輸送的介質自流進泵，管路設置遇此情況時，只能采用液下泵或離心泵加底閥、離心泵加虹吸桶的輸送方式?，F(xiàn)重點介紹一下宙斯泵業防腐耐磨泵配套虹吸桶在低位池工況的應用。

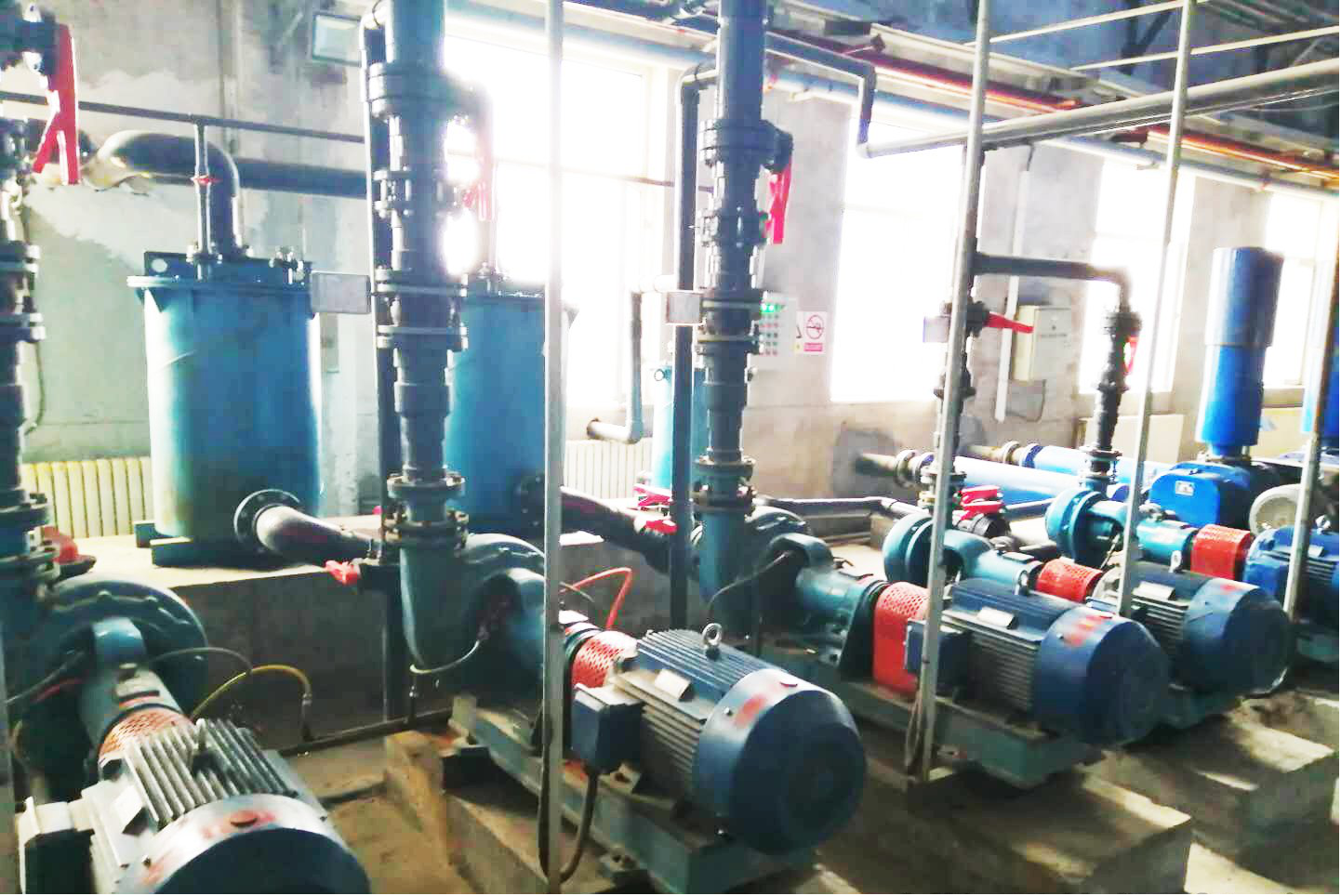

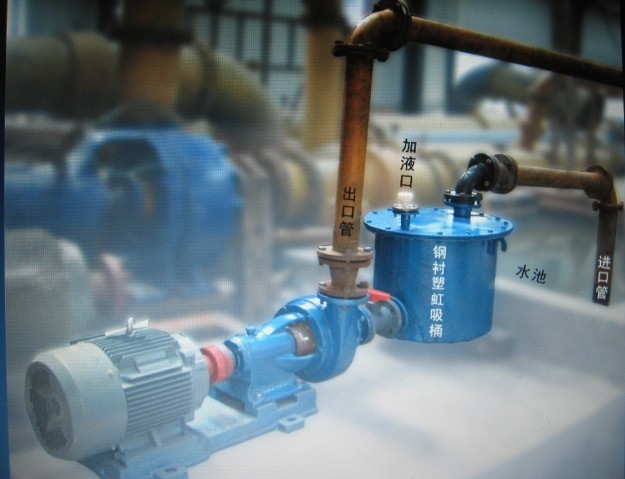

臥式離心泵本身不具備自吸功能，配上虹吸桶后就能產生自吸的效果，但在虹吸桶的安裝使用中，很多用戶存在一定的認識不足：

1、虹吸桶雖能將液位提升到一定的高度使用，對泵產生自灌的效果，但因進口管是需要從下面水池吸上來，對泵的汽蝕要求會比較高。

2、對密封及進口各部分的密封性要求比較高，當以上某一部位產生漏氣時，泵會空運轉，從而使密封動靜環產生開裂嚴重時會將整臺泵損毀。

3、對虹吸桶的容積要求，一般在使用虹吸桶時，虹吸桶的容積需達到進口管容積的5倍以上。

（我司生產的鋼襯塑虹吸桶均由我司技術部長設計，專利保護，均能滿足實際工況中的各項要求，若用戶自行配置虹吸桶，出現流量不足等情況造成泵損壞不屬于我司泵產品質量問題）

下面結合幾個實際工程案例分析其管路配置、安裝使用上等問題。

案例一：

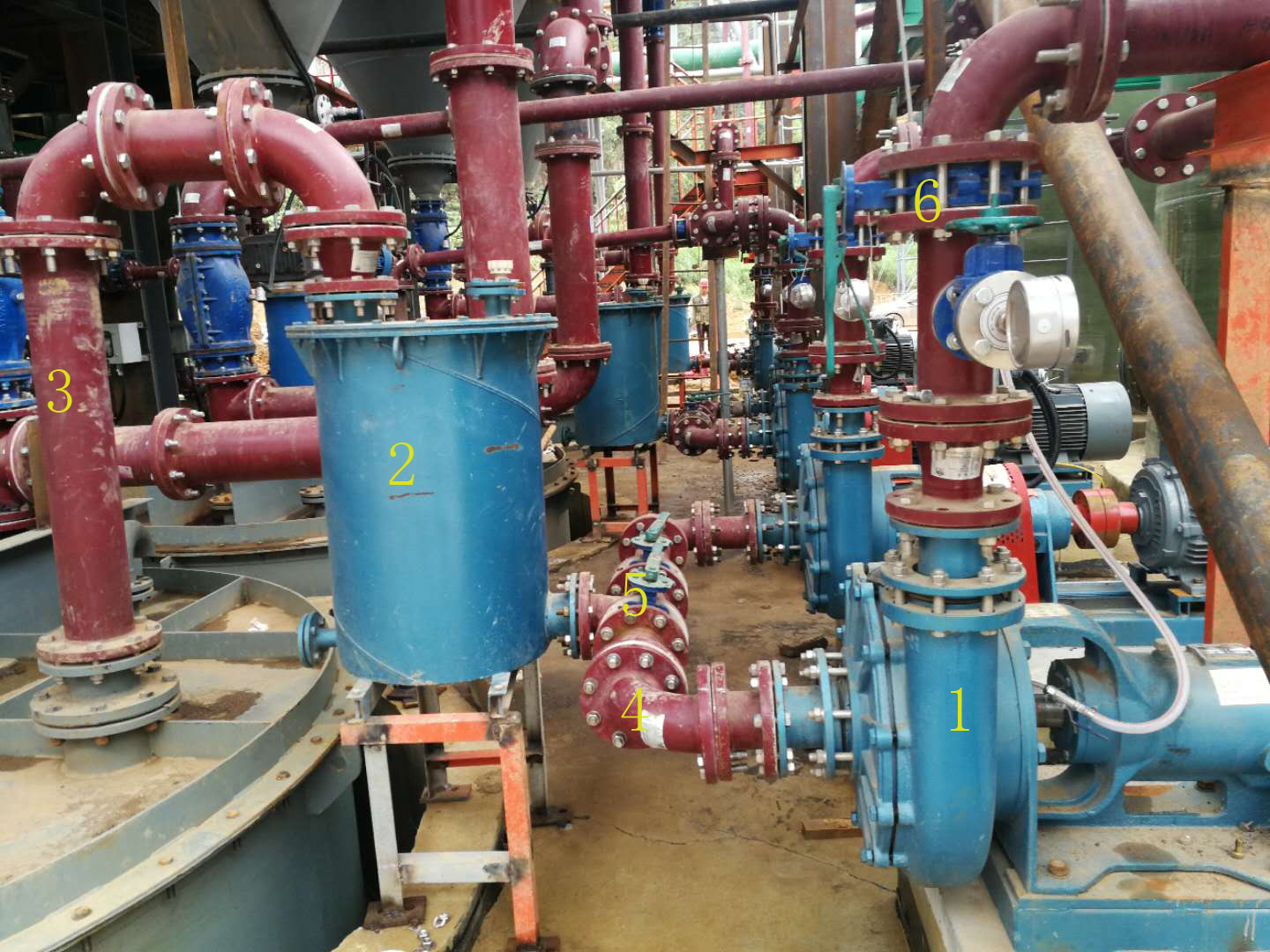

2018年廣西南國銅業在30萬噸銅選用了一批我司生產的耐腐耐磨泵，于2019年初進行調試，我司進行售后服務時發現發現了有一個從貯罐吸上液體崗位，在管道配置上明顯不合理，下圖所示。

泵型號：150UHB-ZK-AH-JZ1-130-65,參數流量130m3/h，揚程65m。

密封形式：抗顆粒機械密封，電機功率55KW,電機轉速1450r/min。

泵過流部件：鋼襯耐腐耐磨工程塑料超高分子量聚乙烯（UHMWPE）。

虹吸桶材質：鋼襯PE，襯塑料層厚8mm，內有龜甲網。

從圖片上可以看需要改進的有以下幾點：
一、序號4是按泵進口管直徑直徑配置。

二、序號3從虹吸桶處作了放大處理。
三、序號2可將位置適當下移。

四、序號6的改進。

現將以上四點需要改進方案在此一一例舉供參考：

一、加大管徑，放大至DN150或DN200，盡量減少彎頭數量，縮短管道長度，因蝶閥阻力較大可換成其他形式的閥門，減少管路阻力。

二、序號3按虹吸桶管道直徑配管不宜放大，以減少吸上液體時真空度的要求。

三、可適當將虹吸桶位置放低，減少吸上高度，最大下降高度可以按虹吸桶上蓋板位置，高于泵出口100mm設計虹吸桶高度。

四、出口管及閥門可按流速為2-2.2m/s計算配置管路，因蝶閥流阻較大，需考慮對參數的影響。

案例二：

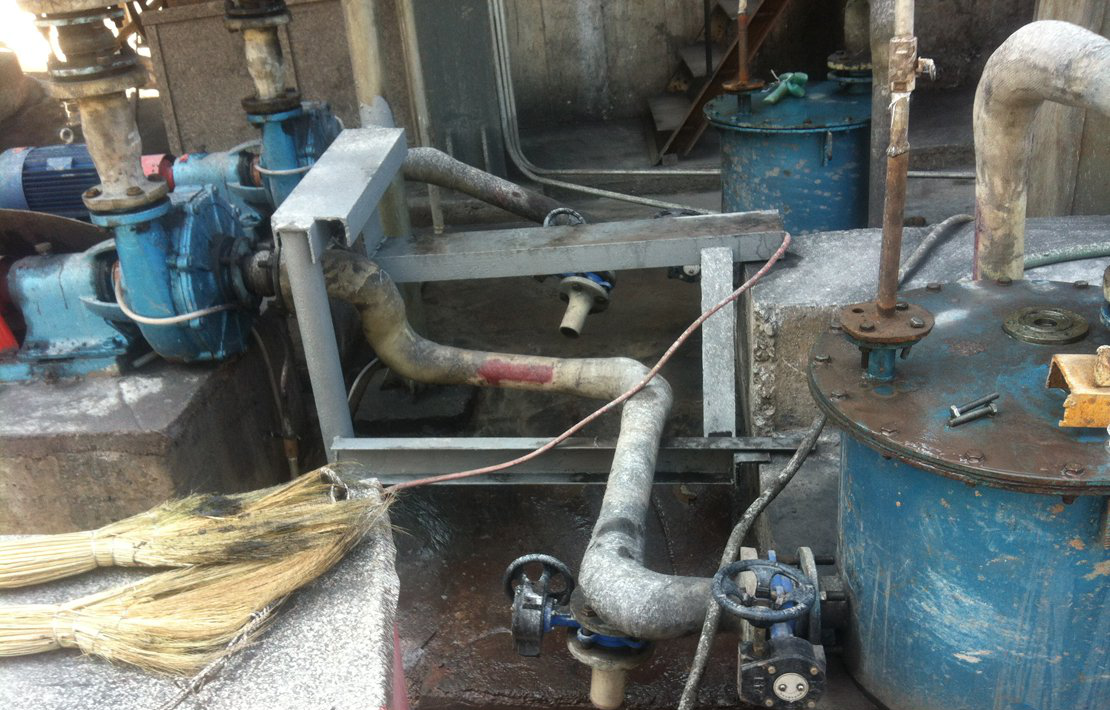

圖示為我司的工程離心泵與虹吸桶配套使用實例，從下圖可以看出虹吸桶安裝位置較低，已低于泵的葉輪位置，但它也能使用。其主要的合理之處在于，把虹吸桶的進口管道作了加高處理（右側管道具為虹吸桶的吸入管），使離心泵在開車前葉輪始終浸沒在輸送液體中，另外在虹吸桶和泵之間加裝了一個排污閥，這種配置相對是比較合理的。
